TBI滚珠丝杆

TBI滚珠丝杆从精度等级上分为研磨丝杆和转造级滚珠丝杆,研磨丝杆的加工工艺为磨制,磨制丝杆的精度等级可分为C0,C1,C2,C3,C5,其任取300mm 的变动为对应的0.0035mm,0.005mm,0.007mm,0.008mm,0.018mm。转造级滚珠丝杆有C7,C10精度,其任取300mm的变动为0.05mm,0.21mm。

另外TBI滚珠丝杆除了对精度的选择之外,还有对螺母形式的选择,即螺母滚珠的循环方式不一样,以及螺母安装尺寸的不一样。TBI滚珠丝杆螺母形式可分为 SFU系列(现已升级为SFNU),SFS系列(升级为SFH),SFI系列(升级为SFNI),SFE系列(升级为SFY),SFK系列,SCI和BSH等不同循环方式及不同安装方式系列产品,具体型号选择还需要根据负载的大小,安装空间的大小,包括螺母预紧力等的选择。

 更多型号系列的选择请咨询本公司,为您提供选型参考!

TBI滚珠丝杆的基本特点

高信赖性
TBI MOTION滚珠丝杆是以多年来所累积的制品技术为基础,从材料、热处理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。

圆滑的动作性
滚珠丝杆具有比滑动螺杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给与预压,亦能维持圆滑的动作特性。

无背隙与高刚性
滚珠丝杆,采用哥德式(Gothic arch)沟槽形状、轴方向间隙调整至极小亦能轻易转动。又于一个或两个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。

循环方式
TBI MOTION拥有内循环式、外循环式及端盖循环式多项循环专利,满足客户各项需求。

优异的耐久性
TBI MOTION滚珠丝杆以累积多年的滚珠丝杆之生产技术荷基础,采用严谨的材料藉由高度热处理及加工技术,可供给耐久性的制品。

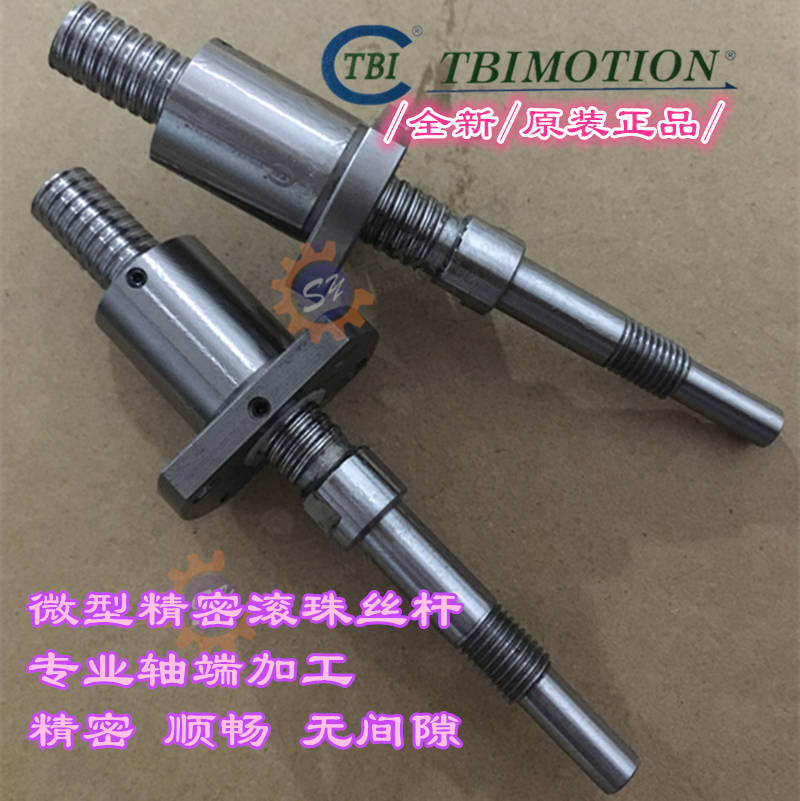

tbi丝杆
哥德式沟槽
材料与热处理
品名 材料 热处理 硬度
螺杆 SCM450
S55C
CF53
感应热处理 HRC58°~62°
螺帽 SCM415 渗碳热处理 HRC58°~62°
钢珠 SUJ2   HRC60° UP
tbi丝杆
热处理图
