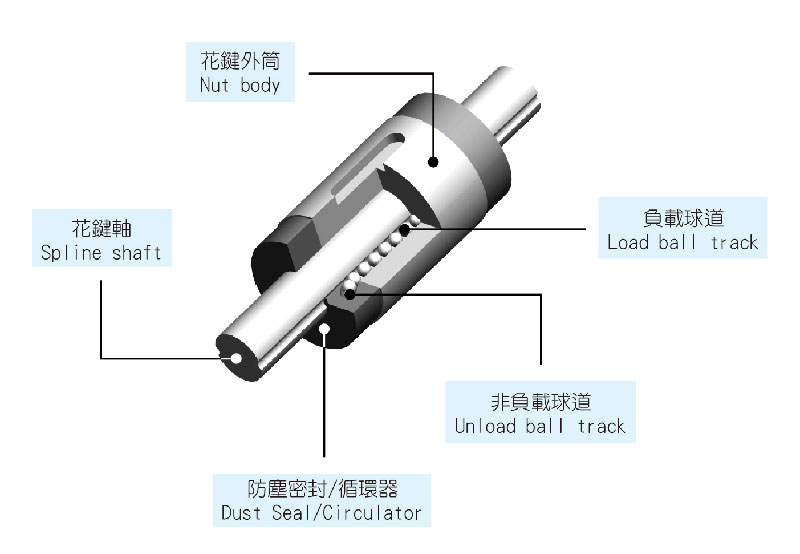

滚珠花键结构

滚珠花键可分为有法兰型式之SLF及无法兰之SLT 两种型式，因轴径的大小钢珠之接触路径又可分为2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50)，此外亦提供空心轴供选择使用。

滚珠花键的优点

大负荷容量

滚珠的滚动沟槽采精密研磨成型，且采用哥德型40°角接触，因接触角度大，故在径向和扭矩方向都具有很大的负荷容量。

旋转方向零间隙

通过采用接触角度为40°的相对2 ~ 4排滚珠列，将花键轴与花键外筒结合，并可透过调整预压方式，使旋转方向的间隙可为零。

高度灵敏性

由于钢珠接触点采特殊之设计，除高刚性外更具灵敏性，并可降低能量之浪费。

高刚性

由于接触角大，故具有高刚性，并可视情况施加恰当的预压，所以能获得较高的扭矩刚性、力矩刚性。

装配简单

由于采用特殊之设计，即使将花键外筒从花键轴脱离，钢珠也不会脱落。故而装配、保养、检查都很容易进行。
